En el tiempo que lleva atarse los zapatos-aproximadamente 20 segundos-elEscáner corporal 3D Xiankucaptura más datos sobre su cuerpo que los que un entrenador personal, un quiropráctico y un sastre podrían recopilar en una hora. ¿Pero cómo funciona? ¿Qué diferencia el escaneo con luz estructurada de las cámaras de profundidad de su teléfono inteligente? ¿Y por qué es importante esta tecnología para la salud del sueño?
Profundicemos en la ingeniería detrás del primero del mundo.Sistema de selección de colchones y almohadas impulsado por IA-.
Los límites de la medición tradicional
Históricamente, seleccionar un colchón implicaba poco más que una cinta métrica, una báscula y una "prueba de comodidad" subjetiva. Incluso en entornos clínicos, la evaluación de la postura a menudo se basa en la observación visual, goniómetros y palpación manual-métodos que son inherentemente subjetivos y de precisión limitada.
Considere lo que los métodos tradicionales pasan por alto:
- contorno 3D: Una cinta métrica captura la circunferencia pero no la forma. Dos personas con la misma circunferencia de cadera pueden tener contornos de cadera completamente diferentes, lo que afecta la forma en que interactúan con la superficie del colchón.
- Curvatura espinal: La evaluación visual no puede cuantificar las sutiles curvas laterales (escoliosis) o los desequilibrios sagitales (cifosis/lordosis) que afectan dramáticamente la alineación del sueño.
- Asimetría: Los hombros altos, la inclinación pélvica y los desequilibrios rotacionales son difíciles de medir con precisión con herramientas manuales.
- Relaciones dinámicas: La relación entre el ancho de los hombros, el ancho de las caderas y la curvatura de la columna determina el apoyo ideal para dormir-un cálculo demasiado complejo para los métodos manuales.
El escaneo con luz estructurada resuelve todas estas limitaciones.
¿Qué es el escaneo con luz estructurada?
El escaneo de luz estructurada es una tecnología de imágenes 3D que proyecta un patrón conocido de luz (generalmente infrarroja) sobre una superficie y captura cómo se deforma ese patrón. La deformación del patrón revela la forma tridimensional del objeto.
El sistema Xianku utilizamódulos de luz estructurados propietariosDiseñado específicamente para escanear el cuerpo humano. Así es como funciona el proceso:
Paso 1: Proyección de patrones
El escáner proyecta una cuadrícula precisa de puntos infrarrojos sobre el cuerpo del usuario. A diferencia de los escáneres láser que mueven un solo punto a través de la superficie, la luz estructurada captura miles de puntos simultáneamente.
Paso 2: captura de imagen
Las cámaras de alta-resolución capturan el patrón proyectado desde múltiples ángulos. El sistema utiliza dos cámaras para lograr una visión estéreo-similar a la visión binocular humana pero con mucha mayor precisión.
Paso 3: Triangulación
Al analizar cómo se deforma el patrón proyectado en la superficie del cuerpo, el sistema calcula las coordenadas 3D de cada punto. Cuanto más denso sea el patrón, más detallada será la reconstrucción.
Paso 4: Generación de nube de puntos
El resultado es una "nube de puntos",-una colección de millones de coordenadas 3D individuales que mapean la superficie del cuerpo con precisión milimétrica. El sistema de Xianku genera aproximadamente2 millones de nubes de puntospor escaneo, con una densidad de28 puntos por centímetro cuadrado.
Paso 5: Reconstrucción 3D
Los algoritmos avanzados convierten la nube de puntos en una malla 3D continua, creando un modelo realista 1:1 del cuerpo del usuario que se puede ver desde cualquier ángulo.
Por qué son importantes 2 millones de puntos
La densidad de la nube de puntos determina el nivel de detalle capturado. Un escaneo de baja-densidad puede capturar la forma general del cuerpo, pero omitir contornos sutiles que son importantes para la salud del sueño:
| Característica | Por qué es importante dormir |
|---|---|
| Contorno de hombros | Determina cuánto se hunde el hombro de una persona que duerme de lado en el colchón. |
| Profundidad de la curva lumbar | Dicta que se requiere soporte lumbar |
| Relación cadera-a-cintura | Afecta la alineación pélvica en todas las posiciones para dormir. |
| Desviación lateral de la columna | Requiere soporte asimétrico para pacientes con escoliosis. |
| curva cervical | Determina la altura y el loft óptimos de la almohada. |
Con 28 puntos por centímetro cuadrado, Xianku captura estas características con resolución suficiente para realizar evaluaciones clínicamente significativas.
El papel del tocadiscos

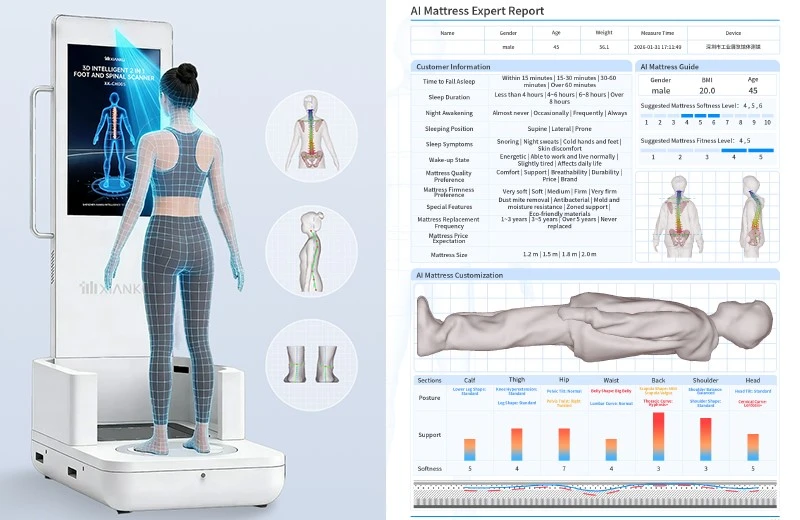

A diferencia de los escáneres fijos que requieren que el usuario se pare en una posición específica y gire, Xianku utiliza una plataforma giratoria integrada. Este diseño ofrece varias ventajas:
Velocidad de rotación constante: El plato giratorio gira a una velocidad controlada con precisión, lo que garantiza una cobertura uniforme y elimina el desenfoque de movimiento.
Distancia de medición óptima: El usuario se encuentra a una distancia fija del escáner (0,6-0,75 m), manteniendo la distancia focal ideal durante todo el escaneo.
Cobertura completa de 360 grados: Combinado con el amplio campo de visión del escáner, la plataforma giratoria garantiza una cobertura completa de todas las superficies del cuerpo, incluida la espalda-crítica para la evaluación de la columna.
Movimiento mínimo del usuario: El usuario simplemente permanece quieto mientras gira el plato giratorio. Esto reduce los artefactos de movimiento y garantiza la coherencia del escaneo entre diferentes usuarios.
De los datos brutos a los conocimientos biomecánicos
Capturar 2 millones de puntos es impresionante, pero las nubes de puntos en bruto no tienen sentido sin un análisis inteligente. Aquí es donde entran en juego los algoritmos de IA de Xianku.
Detección automática de puntos de referencia
El sistema identifica automáticamente puntos de referencia anatómicos:
- Acromion (pico del hombro)
- Cresta ilíaca (pelvis)
- Vértebra C7 (base del cuello)
- PSIS (puntos de referencia pélvicos posteriores)
- Cabezas femorales (articulaciones de la cadera)
- Patelas (rótulas)
Reconstrucción esquelética
Utilizando estos puntos de referencia, la IA reconstruye un modelo esquelético alineado con la superficie del cuerpo. Este no es un esqueleto genérico escalado a altura-es un modelo esquelético personalizado basado en los contornos reales de la superficie.

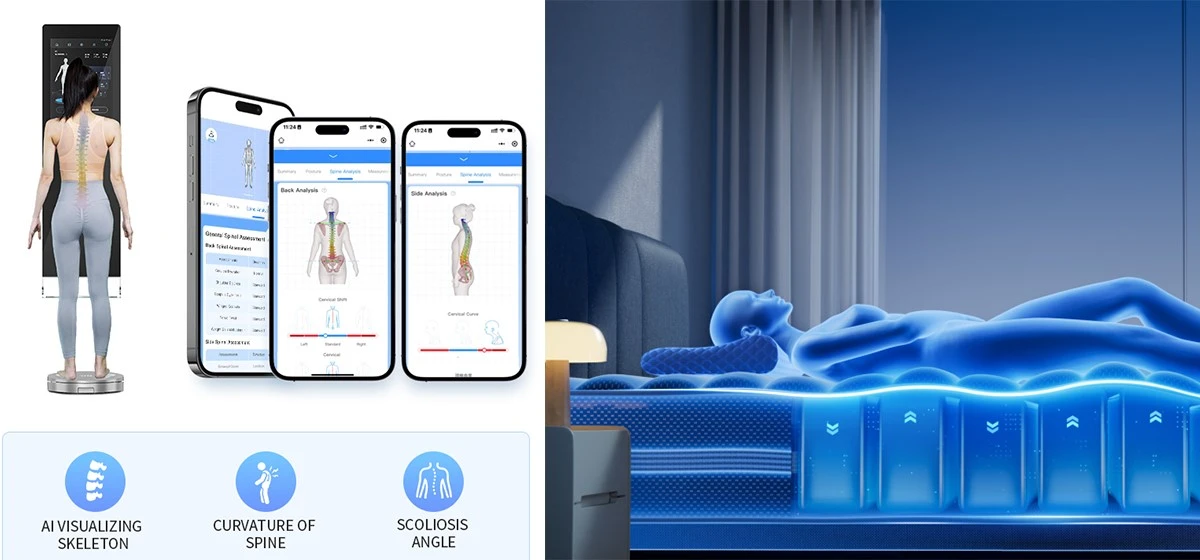

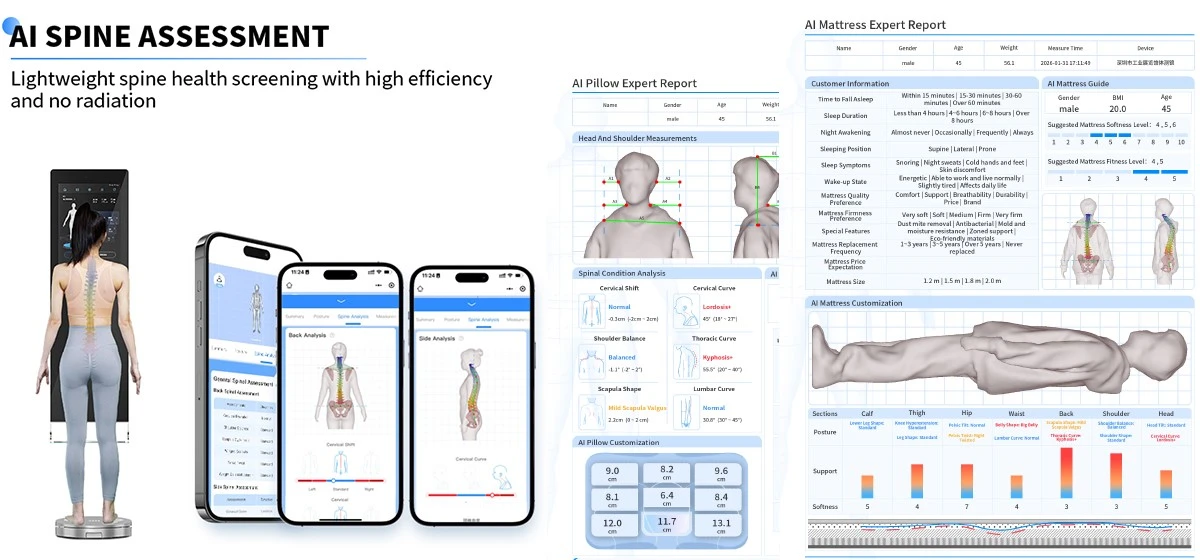

Análisis de la curva espinal
El sistema extrae la línea media espinal de la superficie posterior y calcula:
- Ángulo de Cobb para la detección de escoliosis
- Ángulo de cifosis torácica
- Ángulo de lordosis lumbar
- Indicadores de rotación vertebral
Cuantificación de la desviación de la postura
La IA mide las desviaciones de la alineación ideal:
- Postura de la cabeza hacia adelante (en grados)
- Hombros redondeados (en grados)
- Inclinación pélvica (anterior/posterior)
- Asimetría de la altura de los hombros (en milímetros)
- Alineación de rodilla (ángulos de pierna O/X)
Calibración y precisión
Para aplicaciones médicas y minoristas, la precisión no es-negociable. El sistema de Xianku se somete a rigurosos protocolos de calibración:
Calibración de fábrica
Cada unidad se calibra individualmente en fábrica utilizando objetivos de precisión. Los datos de calibración se almacenan en el dispositivo y se hace referencia a ellos durante cada escaneo.
Compensación Ambiental
El sistema compensa las condiciones de iluminación ambiental, lo que garantiza resultados consistentes en entornos de salas de exposición, clínicas u hoteles.
Auto-verificación
Durante cada escaneo, el sistema realiza-verificaciones de calidad en tiempo real y alerta al operador si el posicionamiento o los factores ambientales podrían afectar la precisión.
La ventaja de la velocidad
¿Por qué es importante la velocidad? Considere la aplicación del mundo real-:
En una sala de exposición de ropa de cama, los clientes tienen tiempo y paciencia limitados. Un proceso de escaneo que dura varios minutos crea fricciones. Un escaneo de 20-segundos parece sencillo: es más probable que los clientes participen y el personal puede procesar más clientes por hora.
En entornos clínicos, el tiempo es dinero. Una exploración de 20 segundos reemplaza entre 15 y 20 minutos de evaluación manual, lo que permite a los profesionales centrarse en la interpretación y el tratamiento en lugar de en la medición.
En los entornos hoteleros, los huéspedes esperan comodidad. Un escaneo rápido y no-intrusivo al momento del registro-permite una selección personalizada de almohadas sin interrumpir la experiencia del huésped.
Privacidad y seguridad de datos
Con cualquier tecnología de escaneo corporal, las preocupaciones sobre la privacidad son primordiales. Xianku prioriza la seguridad de los datos:
En-Procesamiento del dispositivo
Todo el escaneo y el análisis inicial se realizan en el hardware local del dispositivo. El sistema no transmite datos de escaneo sin procesar a servidores externos sin un permiso explícito.
Almacenamiento cifrado
Los datos del cliente se cifran en reposo y en tránsito. El acceso se controla a través del sistema CRM con permisos basados en roles-.
Cumplimiento
El sistema está diseñado para cumplir con GDPR, CCPA y otras regulaciones de privacidad regionales. Los usuarios reciben información clara sobre cómo se utilizarán sus datos y pueden solicitar su eliminación en cualquier momento.
La conclusión
El escaneo con luz estructurada no es nuevo-; se ha utilizado en inspección industrial, diseño de automóviles e imágenes médicas durante años. Pero aplicar esta tecnología a la salud del sueño, con los requisitos específicos de velocidad, precisión y asequibilidad, requirió años de I+D.
El logro de Xianku es hacer que el escaneo corporal 3D de grado clínico-sea práctico para el uso diario en entornos minoristas, hoteleros y de bienestar. El resultado es un sistema que captura más datos en 20 segundos de los que los métodos tradicionales podrían recopilar en una hora-y traduce esos datos en soluciones prácticas para el sueño.
En nuestro próximo artículo, exploraremos cómo estos datos sin procesar se convierten en una evaluación completa de la salud de la columna y por qué comprender su columna es la clave para dormir mejor.
